Niedrig Energie Flaschenreinigung
Schema
Schema
Schema

Type CB 6-1-R-6,2 VdF ng

Schema

Schema

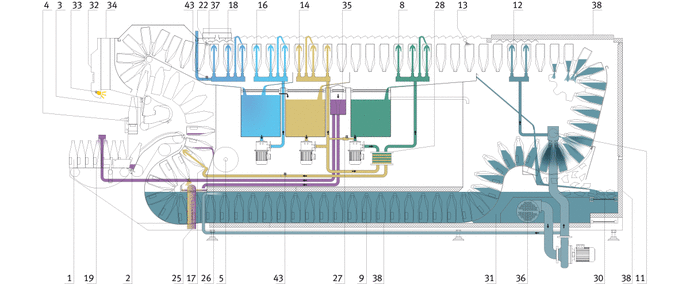

Legende

1 Zutransporteur
2 Flaschenaufgabe
3 Flaschenabgabe
4 Flaschenabtransporteur
5 Antrieb
8 Lauge-II-Spritzung
9 Lauge-Tauchweiche I
11 Lauge-Überschwallung
12 Heisslaugenspritzung
13 Restlaugenabblasung
14 Warmwasserspritzung I

16 Kaltwasserspritzung
17 Wasservorspritzung
18 Taktspritzung Frischwasser
19 Vorüberrieselung
22 Restwasserabblasung
25 Ablauf Betriebswasser
26 Restentleerung
27 Nachdosierung für Tauchweiche
28 Wärmerekuperation
30 Etikettenaustragung

31 Scherbenkanal
32 Schaltschrank
33 Beleuchtung
34 Schaltkastenbelüftung
35 Überlauf
36 Wärmetauscher
37 Schwadenabzug
38 Isolierung
43 Magnetventil
